NVHBM : l’arme secrète de NVIDIA pour casser le goulot d’étranglement mémoire
La nouvelle annonce de NVIDIA autour de la mémoire NVHBM fait l’effet d’un petit tremblement de terre dans le monde des accélérateurs pour l’intelligence artificielle. L’idée est simple mais terriblement puissante : déplacer le contrôleur mémoire hors du die principal du processeur de calcul et l’intégrer dans le « base die » de l’empilement HBM. Résultat promis par NVIDIA : plus de 30 % de bande passante en plus et environ 15 % de consommation en moins par rapport au standard HBM4E. À l’échelle d’un data center, ces chiffres deviennent colossaux.
Pourquoi la bande mémoire est devenue un enjeu critique
Les modèles d’IA modernes — ceux qui comptent des centaines de milliards ou des trillions de paramètres — ne sont plus uniquement limités par la puissance de calcul brute. Ce qui fait souvent défaut, c’est la capacité à fournir des données à cette logique de calcul, c’est‑à‑dire la bande passante mémoire. Plus la mémoire est rapide et moins la puce de calcul reste en attente, meilleure est l’efficacité globale. C’est là que NVHBM intervient : en repensant l’architecture de l’interface mémoire, NVIDIA vise à réduire considérablement ces temps d’attente.

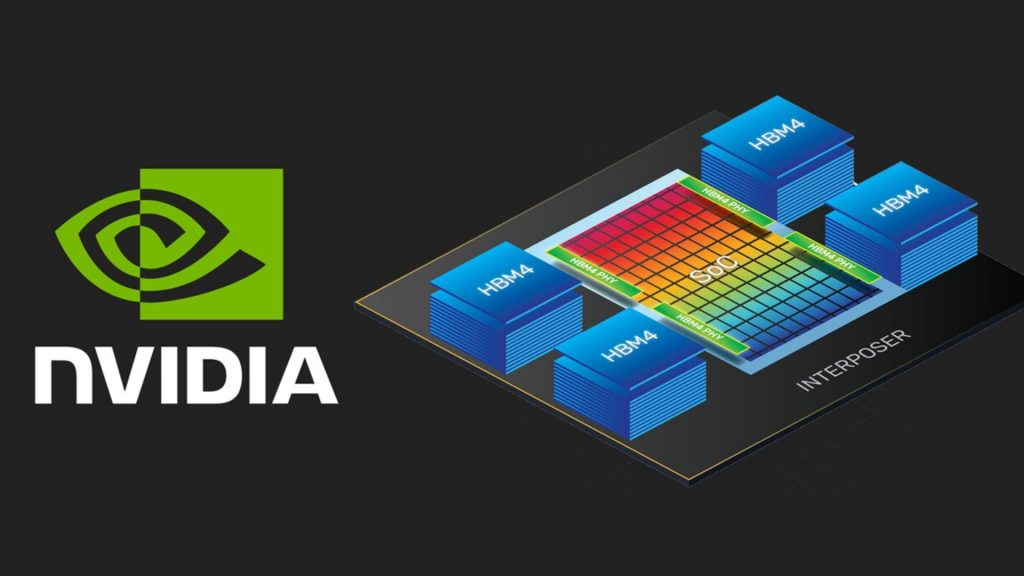

Le principe technique : déplacer le contrôleur dans le base die
Traditionnellement, le contrôleur mémoire vit dans le die principal (l’XPU). NVIDIA propose de l’enterrer plutôt dans le base die de l’empilement HBM. Ce déplacement a plusieurs effets en chaîne :
En bout de course, NVIDIA évoque un gain potentiellement énorme en termes de silicium utile — jusqu’à 80 % d’espace en plus exploitable dans le layout global. Traduction : plus de cœurs de calcul ou des fonctionnalités intégrées sans augmenter la taille du package.
NVHBM vs HBM4E : quels gains concrets ?
Sur le papier, NVHBM promet plus de 30 % de bande et 15 % d’économie d’énergie par rapport à HBM4E. Mais ces chiffres ne sont pas que marketing : ils traduisent une diffusion plus rapide des données entre la mémoire et l’unité de calcul et une réduction de la consommation liée au transport et à l’interface. Ces améliorations sont particulièrement précieuses dans des architectures où des milliers d’accélérateurs travaillent en parallèle dans des racks de data centers.
Un écosystème contrôlé : NVLink Fusion et partenaires stratégiques
NVIDIA ne présente pas NVHBM comme une solution isolée mais comme une extension de NVLink Fusion, son écosystème d’interconnexion pour accélérateurs. L’objectif est d’offrir une interface standardisée disponible chez plusieurs fournisseurs de mémoire pour éviter les pénalités d’intégration d’un fournisseur à l’autre. L’approche facilite la qualification des modules par les intégrateurs et accélère le déploiement d’architectures mixtes où GPU NVIDIA et autres silices coexistents peuvent être interconnectés.
Un partenaire de poids a déjà été annoncé : Annapurna Labs (la division silicium d’Amazon). Amazon prévoit d’intégrer NVHBM dans ses plans d’architecture scale‑up, et les futurs Trainium4 pourraient profiter de NVLink Fusion pour relier des designs AWS et NVIDIA au sein d’une même armoire. C’est révélateur : NVHBM ne vise pas seulement les cartes graphiques classiques, mais l’ensemble de la chaîne d’accélération cloud.
Quelle incidence pour les GPU Feynman et la feuille de route NVIDIA ?
NVIDIA a mentionné NVHBM en lien avec ses GPU dits « Feynman », génération prévue autour de 2028. Techniquement, les Feynman semblent la cible la plus logique pour un premier déploiement commercial : une génération ambitieuse qui tirerait profit à la fois d’une bande mémoire accrue et de l’espace silicium récupéré pour multiplier les unités de calcul.
Comparaisons et précédents : Qualcomm et les fabricants de mémoire
Ce n’est pas une idée totalement inédite : Qualcomm avait exploré une approche similaire avec HBC (en LPDDR), et les grands RAM makers (Samsung, SK Hynix, Micron) planifient leurs propres évolutions en intégrant davantage de logique dans le base die. La différence fondamentale avec NVHBM, cependant, est que NVIDIA conçoit un contrôleur propriétaire conçu pour s’insérer dans son écosystème NVLink Fusion et pour optimiser spécifiquement les besoins des charges AI modernes.
Risques, défis et points à surveiller
En pratique : pourquoi les data centers devraient s’en réjouir
Si les promesses se confirment, NVHBM peut réduire le besoin d’investir uniquement dans des GPU plus gros pour obtenir plus de performance : plutôt, il rend chaque die plus efficace. À l’échelle d’un fournisseur cloud, cela peut se traduire par une capacité de calcul significativement supérieure par armoire, une facture énergétique plus douce et une meilleure compétitivité face à des charges IA de plus en plus lourdes.
Sur le papier, NVHBM est une évolution d’architecture ambitieuse — une réponse directe à la contrainte mémoire qui, plus que jamais, limite la performance effective des systèmes d’IA. Reste à voir comment l’industrie adoptera cette proposition et quels seront les premiers résultats en conditions réelles lorsque les premières puces et systèmes équipés seront disponibles.
